Saab -90 testipistoke?

[GMies]

En löytänyt haulla oikeanlaista testipistokeohjetta. Voisiko joku tietävä ystävällisesti avustaa. Siis auto on 900 16v kat, aut. 1990.
Nuo LH-ohjeet puhuu myös neliö- ja L-pistokkeesta, mutta tuossa autossa on vain tuo 5-napainen pyöreä. Eli mitkä nastat koodien luentaan? Mikä on maa ja mikä testi?
Vasemman lokasuojan päällä on myös erillinen 4-pin pistoke, jossa on punainen/valkoinen, valkoinen, keltainen ja musta johdin. Mikähän pistoke?

Vasemman lokasuojan etupuolella on "musta laatikko" ja siinä lukee Bosch 7484504, onko se ECM?



Tämä boksi siis vasemman lokasuojan päällä.

[DIggItaLLr]

Oletko kurkannut takapenkin alle? Siellä sen pitäisi olla.

89 and up 900s have the connector under the rear seat. It usually has a black cover over it. It is a bigger connector capable of holding 10 wires. Usually there are 4 wires there. You want to use pin 2, again a gray wire with a red stripe. The terminal required to attach securely to it is a small female blade connector. Small alligator clips work well here too.

townsendin sivu

[GMies]

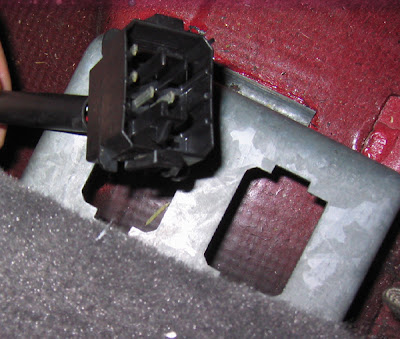

Joo, sieltä löytyi kannellinen pistoke, joka on kinnitetty peltitelineeseen. Se on iso pistoke (10) jossa on neljä urospinniä, loput muut ovat tyhjiä. Nuo neljä johdinta ovat musta, sin/valk, valk/harmaa ja pun., siis tuota harmaata punaisella raidalla ei tuossa ole, mutta olisko sitten tuo punainen.
Minun kaavioini mukaan tuo pin 2 olisi GR/VT.

[GMies]

Kiitokset DIggItaLLr Vinkistä ja linkistä, homma alkoi luistamaan.

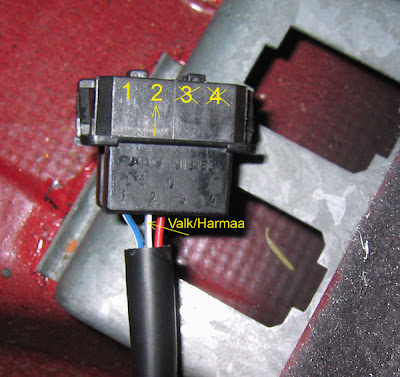

Sain varmistetuksi tuon liittimen Pin2 ja johdon värinkin (Valkoinen/Harmaa)


Tuossa vielä tuo osoite, jossa on liittimen tiedot ja muutakin aiheeseen liittyvää tietoa.
faq.saabnet.ru/saab-lh-bosch-240.doc
